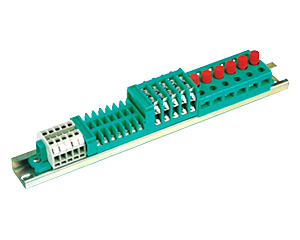

中文版JH20系列組合型接線端子
| 概述 絕緣件采用阻燃聚碳酸酯，額定交流電壓660V，連接導線截面 0.75～2.5mm2 ，G型導軌安裝，適用于二次回路的負載連接。 |
|
|
|
|
|
|
| 型號 規格 |
外形尺寸mm | 連接導線 范圍 mm2 |
額定 電流A |
接線 螺釘 |
額定截面 mm2 |
配用 端頭 | |||
| B |
H | 厚 | 外形圖 | ||||||
| JH10-2.5S | 42 | 40 | 8 | 1 | 0.75-1.5 | 17.5 | M3 | 1.5 | TU1-0.5/3, TO1-0.5/3 TU1-1/3, TO1-1/3 TU1-1.5/3, TO1-1.5/3 |
| JH10-2.5SL | 42 | 40 | 8 | 3 | |||||
| JH10-2.5 | 37 | 34.3 | 6.4 | 2 | |||||
| JH10-2.5L | 42 | 55 | 12 | 3 | 1-2.5 | 24 | M4 | 2.5 | TU1-1/4, TO1-1/4 TU1-1.5/4, TO1-1.5/4 TU1-2.5/4, TO1-2.5/4 |
| JH10-2.5SBG | 42 | 40 | 12 | 2 | |||||
| JH10-2.5BG | 46 | 48 | 15 | 4 | |||||
